9/16インチから3-3/4インチまでの精密拡張マンドレル

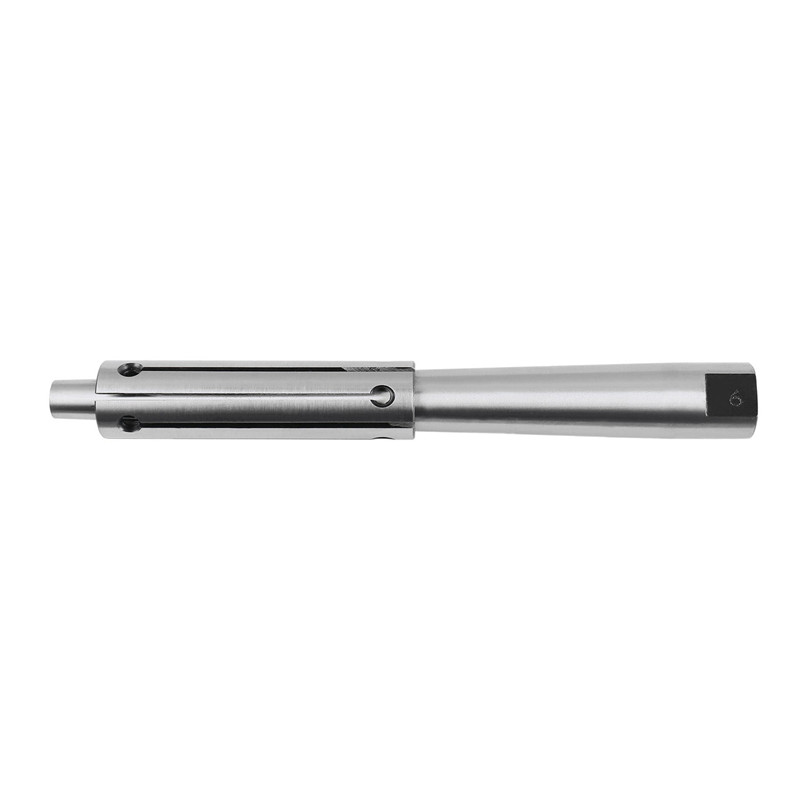

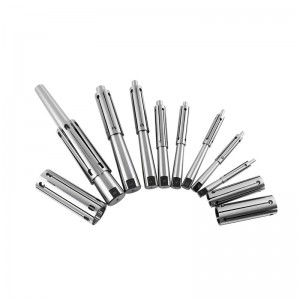

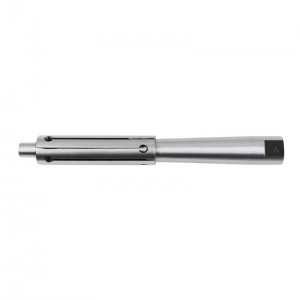

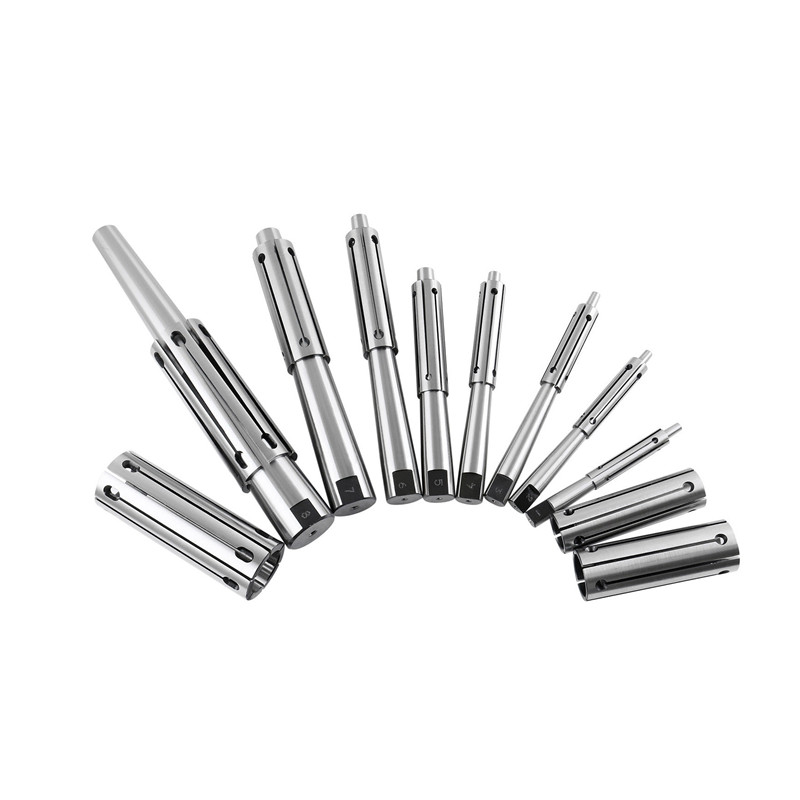

拡張マンドレル
●最大の同心性と保持力を実現する焼入れおよび精密研磨。
●センター穴は研削、ラッピング加工を施してあります。
●自動拡張機能によりマンドレル規格・非標準の範囲内であればどの穴でも使用可能です。

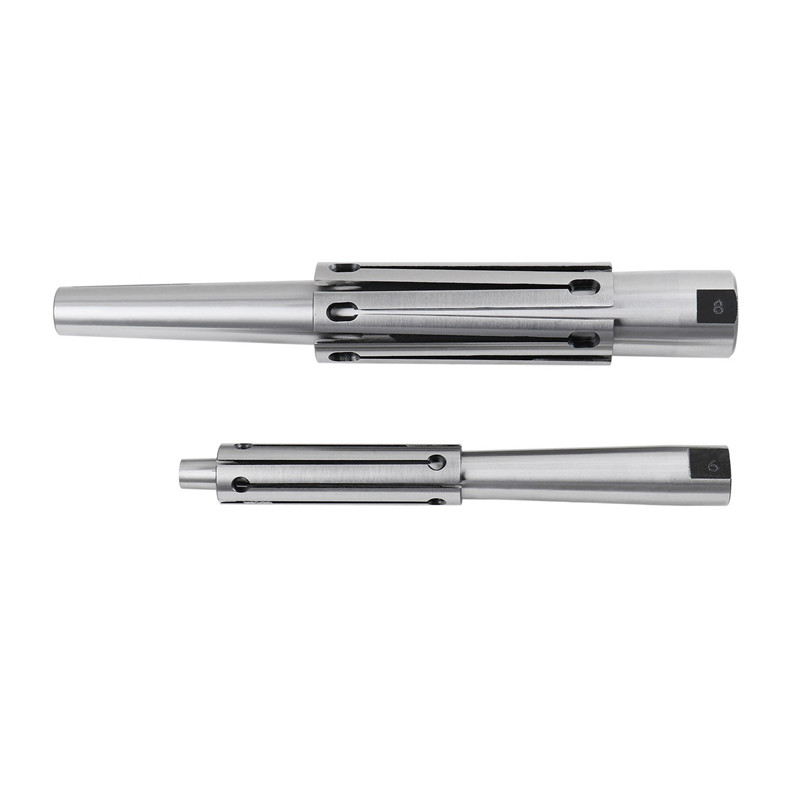

● 1 インチまでのサイズには 1 つのスリーブが付属し、それより大きいサイズには 2 つのスリーブ (大 1 つと小 1 つ) が付属します。
| D(インチ) | L(インチ) | H(インチ) | 袖 | 注文番号 |
| 1/2インチ～9/16インチ | 5 | 2-1/2 | 1 | 660-8666 |
| 9/16インチ～21/32インチ | 6 | 2-3/4 | 1 | 660-8667 |
| 21/31"-3/4" | 7 | 2-3/4 | 1 | 660-8668 |
| 3/4"-7/8" | 7 | 3-1/4 | 1 | 660-8669 |
| 7/8"-1" | 7 | 3-1/2 | 1 | 660-8670 |
| 1"-(1-1/4") | 9 | 4 | 2 | 660-8671 |
| (1-1/4 インチ)-(1-1/2 インチ) | 9 | 4 | 2 | 660-8672 |
| (1-1/2")-2" | 11.5 | 5 | 2 | 660-8673 |
| 2インチ-(2-3/4インチ) | 14 | 6 | 2 | 660-8674 |
| (2-3/4 インチ)-(3-3/4 インチ) | 17 | 7 | 2 | 660-8675 |
確実なワーク保持
エキスパンド マンドレルは、精密エンジニアリングおよび製造業界で幅広い用途に使用できる多用途ツールです。その主な機能は、加工作業中にワークピースを保持するための安全かつ正確な手段を提供することです。
精密旋削加工

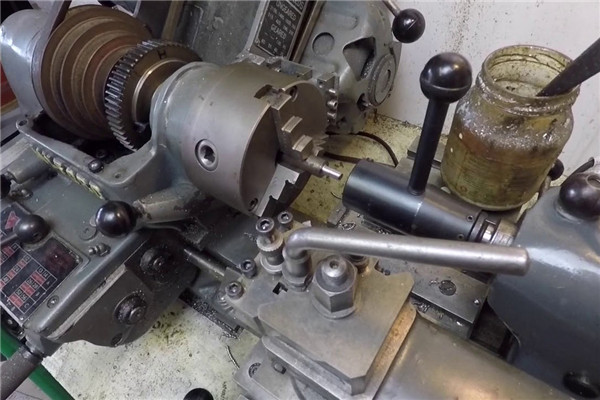

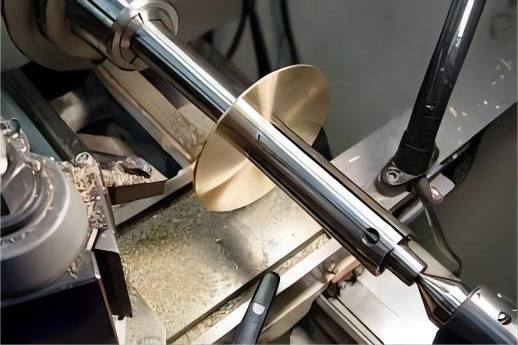

エキスパンド マンドレルの主な用途の 1 つは、旋盤での旋削プロセスです。伸縮機能によりさまざまな直径のワークに対応できるため、ギア、プーリー、ブッシュなどの部品の精密旋削に最適です。この適応性は、ワークピースのサイズの多様性が大きくなる可能性があるカスタムまたは小バッチ生産において特に価値があります。
研削作業
研削作業では、エキスパンディング マンドレルは同心性と精度を維持できるため優れています。均一性と表面仕上げが重要な円筒部品の研削に特に役立ちます。マンドレルの設計により、ワークピースが過剰な圧力をかけずにしっかりと保持されるため、変形のリスクが軽減されます。
フライス加工用途
このツールはフライス加工用途でも広く使用されています。不規則な形状や従来の方法では保持が困難なワークピースを確実にクランプすることができます。エキスパンド マンドレルの均一なクランプ圧力により、フライス加工中にワークピースが移動する可能性が最小限に抑えられ、精度と一貫性が保証されます。
検査と品質管理
さらに、エキスパンド マンドレルは、検査および品質管理プロセスにも応用できます。その正確な保持能力により、特に航空宇宙や医療機器製造などの高精度産業において、詳細な検査中に部品を保持するのに最適です。
エキスパンドマンドレルは、旋削、研削、フライス加工、検査などのさまざまな加工プロセスにおいて非常に貴重なツールです。ワークピースのさまざまなサイズや形状に適応する能力と、精密なグリップを組み合わせることで、高品質の加工結果を達成するための重要なコンポーネントとなっています。
ウェイリーディングの利点
• 効率的で信頼性の高いサービス。
• 高品質。
• 競争力のある価格設定。
• OEM、ODM、OBM。
• 豊富な種類
• 迅速かつ信頼性の高い配送
パッケージ内容
1×拡張マンドレル
1×保護ケース
