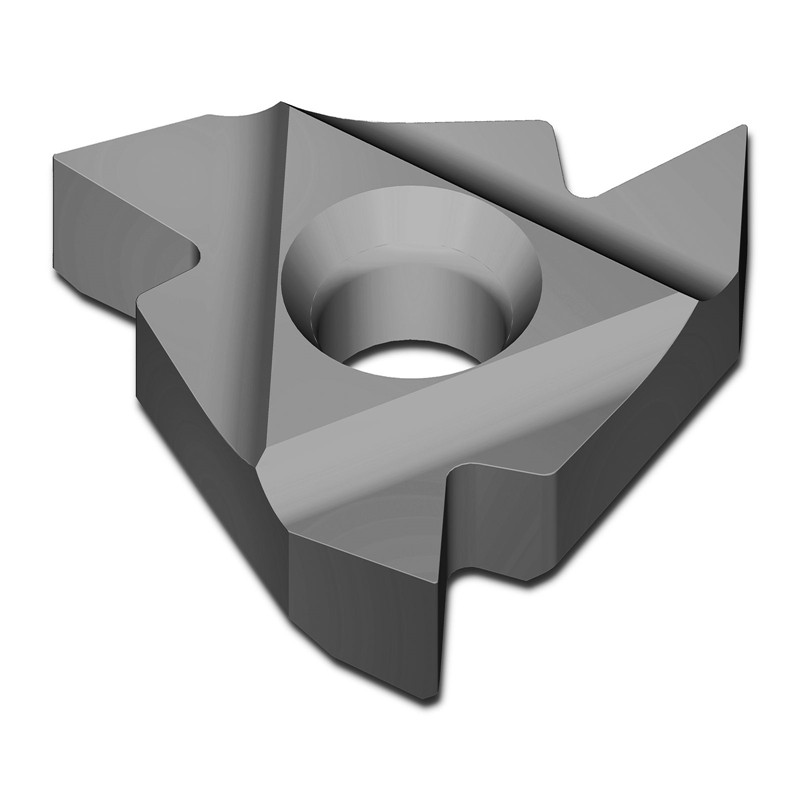

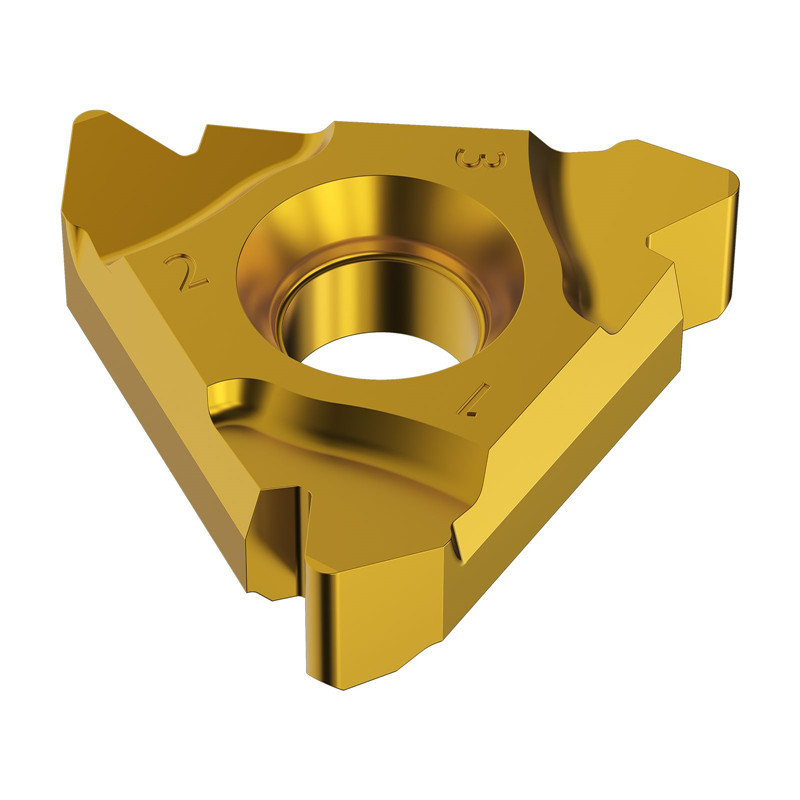

部分プロファイル 55° ねじ切りインサート ER & IR タイプ付き
55°ねじ切りインサート
P：スチール
M: ステンレス鋼
K：鋳鉄
N: 非鉄金属および超合金
| モデル | mm | tpi |
| A | 0.5～1.5 | 48-16 |
| AG | 0.5～3.0 | 48-8 |
| G | 1.75-3.0 | 14-8 |
| N | 3.5-5.0 | 7-5 |
| Q | 5.5-6.0 | 4.5-4 |
おねじ
| モデル | L | IC | d | P | M | K | N |
| 11ER A55 | 11 | 6.35 | 3 | 660-7475 | 660-7487 | 660-7499 | 660-7511 |
| 16ER A55 | 16 | 9.525 | 4 | 660-7476 | 660-7488 | 660-7500 | 660-7512 |
| 16ER AG55 | 16 | 9.525 | 4 | 660-7477 | 660-7489 | 660-7501 | 660-7513 |
| 16ER G55 | 16 | 9.525 | 4 | 660-7478 | 660-7490 | 660-7502 | 660-7514 |
| 22ER N55 | 22 | 12.7 | 5.1 | 660-7479 | 660-7491 | 660-7503 | 660-7515 |
| 27ER Q55 | 27 | 15.875 | 6.35 | 660-7480 | 660-7492 | 660-7504 | 660-7516 |
| 11EL A55 | 11 | 6.35 | 3 | 660-7481 | 660-7493 | 660-7505 | 660-7517 |
| 16EL A55 | 16 | 9.525 | 4 | 660-7482 | 660-7494 | 660-7506 | 660-7518 |
| 16EL AG55 | 16 | 9.525 | 4 | 660-7483 | 660-7495 | 660-7507 | 660-7519 |
| 16EL G55 | 16 | 9.525 | 4 | 660-7484 | 660-7496 | 660-7508 | 660-7520 |
| 22EL N55 | 22 | 12.7 | 5.1 | 660-7485 | 660-7497 | 660-7509 | 660-7521 |
| 27EL Q55 | 27 | 15.875 | 6.35 | 660-7486 | 660-7498 | 660-7510 | 660-7522 |
めねじ
| モデル | L | IC | d | P | M | K | N |
| 06IR A55 | 6 | 3.97 | 2.1 | 660-7523 | 660-7539 | 660-7555 | 660-7571 |
| 08IR A55 | 8 | 4.76 | 2.1 | 660-7524 | 660-7540 | 660-7556 | 660-7572 |
| 11IR A55 | 11 | 6.35 | 3 | 660-7525 | 660-7541 | 660-7557 | 660-7573 |
| 16IR A55 | 16 | 9.525 | 4 | 660-7526 | 660-7542 | 660-7558 | 660-7574 |
| 16IR AG55 | 16 | 9.525 | 4 | 660-7527 | 660-7543 | 660-7559 | 660-7575 |
| 16IR G55 | 16 | 9.525 | 4 | 660-7528 | 660-7544 | 660-7560 | 660-7576 |
| 22IR N55 | 22 | 12.7 | 5.1 | 660-7529 | 660-7545 | 660-7561 | 660-7577 |
| 27IR Q55 | 27 | 15.875 | 6.35 | 660-7530 | 660-7546 | 660-7562 | 660-7578 |
| 06IL A55 | 6 | 3.97 | 2.1 | 660-7531 | 660-7547 | 660-7563 | 660-7579 |
| 08IL A55 | 8 | 4.76 | 2.1 | 660-7532 | 660-7548 | 660-7564 | 660-7580 |
| 11IL A55 | 11 | 6.35 | 3 | 660-7533 | 660-7549 | 660-7565 | 660-7581 |
| 16IL A55 | 16 | 9.525 | 4 | 660-7534 | 660-7550 | 660-7566 | 660-7582 |
| 16IL AG55 | 16 | 9.525 | 4 | 660-7535 | 660-7551 | 660-7567 | 660-7583 |
| 16IL G55 | 16 | 9.525 | 4 | 660-7536 | 660-7552 | 660-7568 | 660-7584 |
| 22IL N55 | 22 | 12.7 | 5.1 | 660-7537 | 660-7553 | 660-7569 | 660-7585 |
| 27IL Q55 | 27 | 15.875 | 6.35 | 660-7538 | 660-7554 | 660-7570 | 660-7586 |
詳細についてはお問い合わせください。より効果的にサポートするために、次の詳細をお知らせください。
● 特定の製品モデルと必要なおおよその数量。
● 製品に OEM、OBM、ODM、または中立梱包が必要ですか?
● 迅速かつ正確なフィードバックのための会社名と連絡先情報。
さらに、品質テストのためのサンプルをリクエストしてください。
