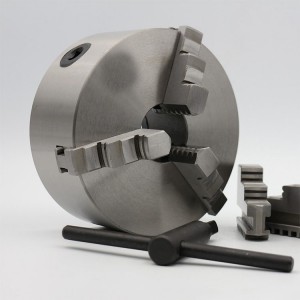

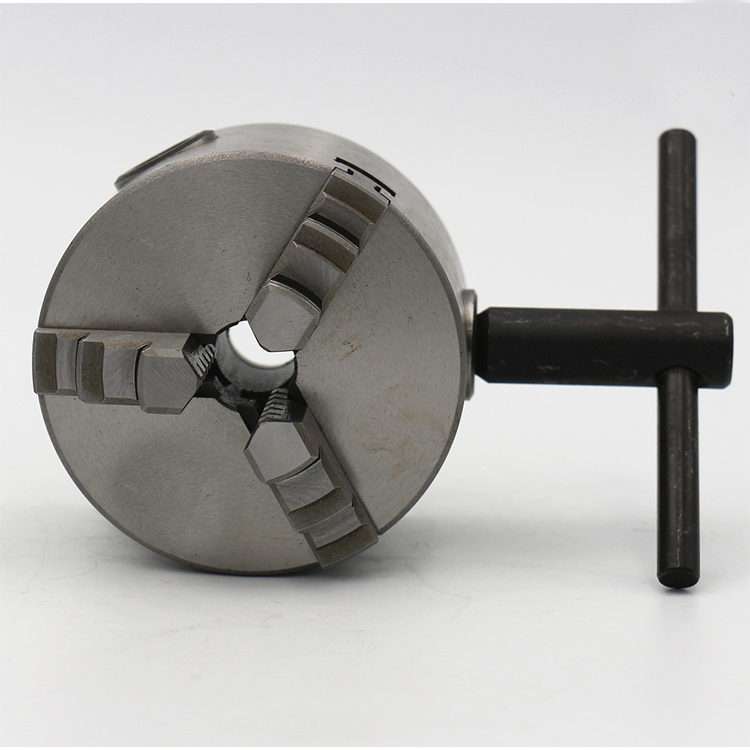

K11 シリーズ旋盤用 3 爪セルフセンタリング チャック

製品

K11 シリーズ旋盤用 3 爪セルフセンタリング チャック

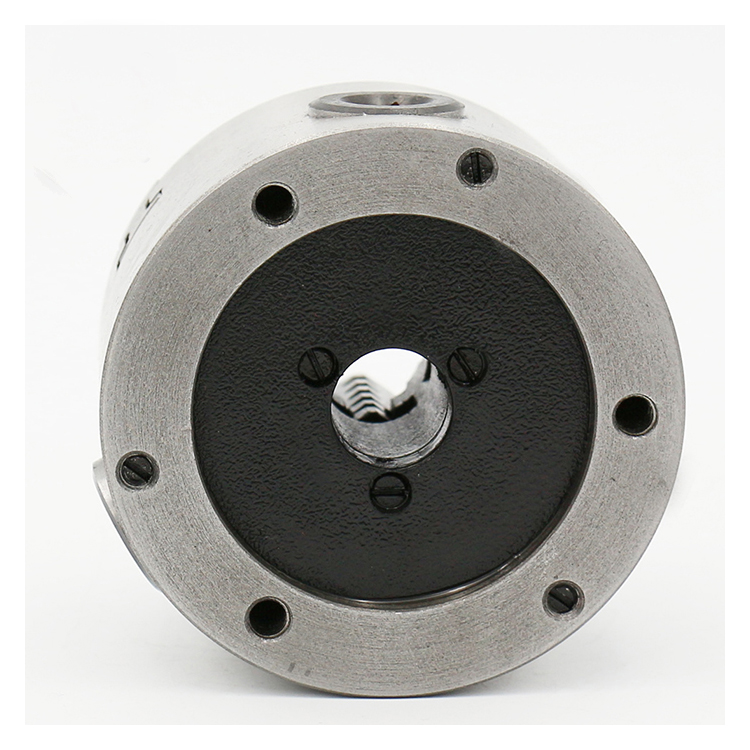

●短い円筒状のセンターマウントです。
●モデル k11 チャックは一体型ジョー(内ジョーと外ジョーのセット)を備えています。
●k11A、k11C、k11D、K11Eチャックの爪は2枚爪で構成されています。調整により内部ジョーまたは外部ジョーとして機能します。
●K11A、K11D、K11Eチャックの爪はISO3442規格に準拠しています。
● モデル K11C チャックには、従来の 2 ピースジョーが付属しています。

OEM、ODM、OBM プロジェクトは大歓迎です。
この製品の無料サンプルをご利用いただけます。
ご質問またはご興味がありますか?お問い合わせ!

仕様

説明

K11旋盤チャック

●短い円筒状のセンターマウントです。
●モデル k11 チャックは一体型ジョー(内ジョーと外ジョーのセット)を備えています。
●k11A、k11C、k11D、K11Eチャックの爪は2枚爪で構成されています。調整により内部ジョーまたは外部ジョーとして機能します。
●K11A、K11D、K11Eチャックの爪はISO3442規格に準拠しています。
● モデル K11C チャックには、従来の 2 ピースジョーが付属しています。

サイズ
モデル D1 D2 D3 H H1 H2 h zd 注文番号
80 55 66 16 66 50 - 3.5 3-M6 760-0001
100 72 84 22 74.5 55 - 3.5 3-M8 760-0002
125 95 108 30 84 58 - 4 3-M8 760-0003
130.0 100 115 30 86 60 - 3.5 3-M8 760-0004
160.0 130 142 40 95 65 - 5 3-M8 760-0005
160A 130 142 40 109 65 71 5 3-M8 760-0006
200.0 165 180 65 109 75 - 5 3-M10 760-0007
200℃ 165 180 65 122 75 78 5 3-M10 760-0008
200A 165 180 65 122 75 80 5 3-M10 760-0009
240.0 195 215 70 120 80 - 8 3-M12 760-0010
240℃ 195 215 70 130 80 84 8 3-M12 760-0011
250.0 206 226 80 120 80 - 5 3-M12 760-0012
250℃ 206 226 80 130 80 84 5 3-M12 760-0013
250A 206 226 80 136 80 86 5 3-M12 760-0014
315.0 260 226 100 147 90 - 6 3-M12 760-0015
315A 260 285 100 153 90 95 6 3-M16 760-0016
320.0 270 285 100 152.5 95 - 11 3-M16 760-0017
320℃ 270 290 100 153.5 95 101.5 11 3-M16 760-0018
325.0 272 290 100 153.5 96 - 12 3-M16 760-0019
325℃ 272 296 100 154.5 96 102.5 12 3-M16 760-0020
325A 272 296 100 169.5 96 105.5 12 3-M16 760-0021
380.0 325 296 135 155.7 98 - 6 3-M16 760-0022
380℃ 325 350 135 156.5 98 104.5 6 3-M16 760-0023
380A 325 350 135 171.5 98 107.5 6 3-M16 760-0024
400D 340 350 130 172 100 108 6 3-M16 760-0025
500D 440 368 210 202 115 126 6 3-M16 760-0026
500A 440 465 210 202 115 126 6 3-M16 760-0027

  • 前の:
  • 次:

  • 機械加工における高精度位置決め

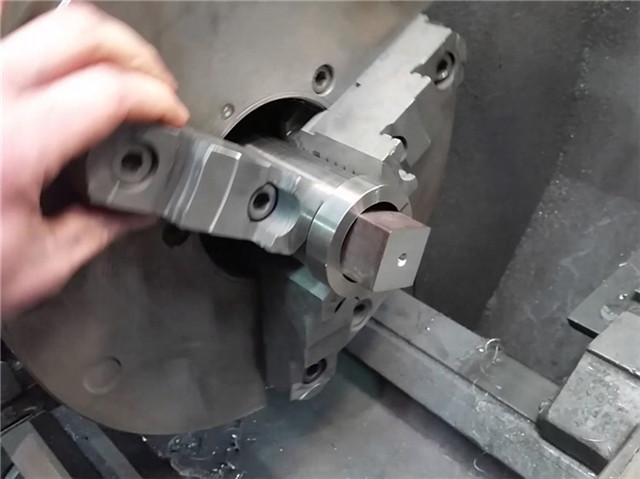

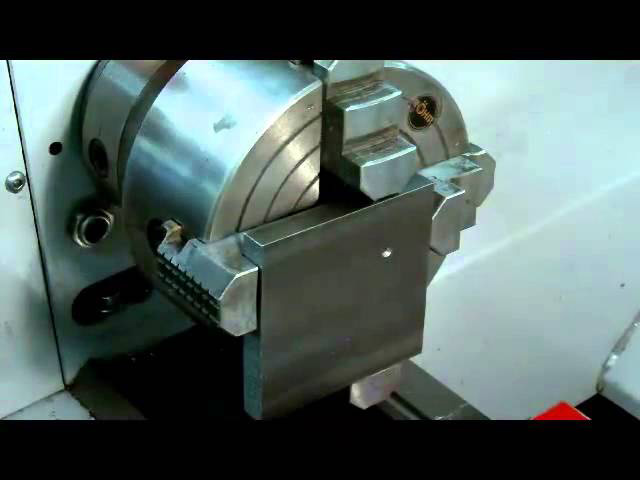

    3 爪セルフセンタリング旋盤チャックは、精密機械加工に不可欠なツールであり、金属加工および製造業界で重要な役割を果たしています。主に旋盤でワークピースを正確かつ確実に位置決めするために使用されます。このチャックは、中央の機構を通じて同期して動作する 3 つの調整可能なジョーを備えたユニークなデザインを特徴としています。この機構により、ジョーを内側または外側に動かすことができ、さまざまなサイズや形状のワークピースを迅速かつ均一にクランプすることができます。

    さまざまなワークへの適応性

    3 爪セルフセンタリング旋盤チャックの適応性により、幅広い回転ワークピース、特に円筒形やディスク形の物体の取り扱いに適しています。ワークを優しくしっかりと保持する設計により、加工中の変形を防ぎ、高精度を維持します。この機能は、高度な精度と一貫性が必要な操作にとって非常に重要です。

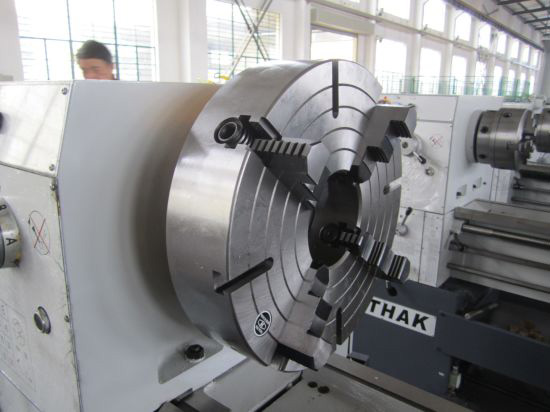

    耐久性と産業用途

    技術的能力に加えて、3 爪セルフセンタリング旋盤チャックは、その堅牢な構造と耐久性でも知られています。継続的な産業使用の過酷な使用に耐え、長寿命と一貫したパフォーマンスを保証します。このチャックはコンパクトなサイズと取り付けの容易さにより、小規模な作業場から大規模な製造工場まで、さまざまな加工環境で好まれる選択肢となっています。

    金属加工の効率​​化

    さらに、このチャックはセットアップ時間を短縮し、異なるワーク間の素早い交換を可能にすることで効率と生産性を向上させます。その多用途性は、精度と再現性が最重要視される CNC 機械を含むさまざまなタイプの旋盤にまで及びます。
    全体として、3 爪セルフセンタリング旋盤チャックは、機能、効率、精度が融合したものです。これは機械加工技術の進歩の証であり、複雑なカスタムジョブから大量生産まで、幅広い金属加工アプリケーションに信頼できるソリューションを提供します。

    製造(1) 製造(2) 製造(3)



    ウェイリーディングの利点

    • 効率的で信頼性の高いサービス。
    • 高品質。
    • 競争力のある価格設定。
    • OEM、ODM、OBM。
    • 豊富な種類
    • 迅速かつ信頼性の高い配送

    パッケージ内容

    1 x 3 ジョーセルフセンタリング旋盤チャック
    1×保護ケース

    パッキン(2)梱包(1)パッキン(3)

    詳細についてはお問い合わせください。より効果的にサポートするために、次の詳細をお知らせください。
    ● 特定の製品モデルと必要なおおよその数量。
    ● 製品に OEM、OBM、ODM、または中立梱包が必要ですか?
    ● 迅速かつ正確なフィードバックのための会社名と連絡先情報。
    さらに、品質テストのためのサンプルをリクエストしてください。
