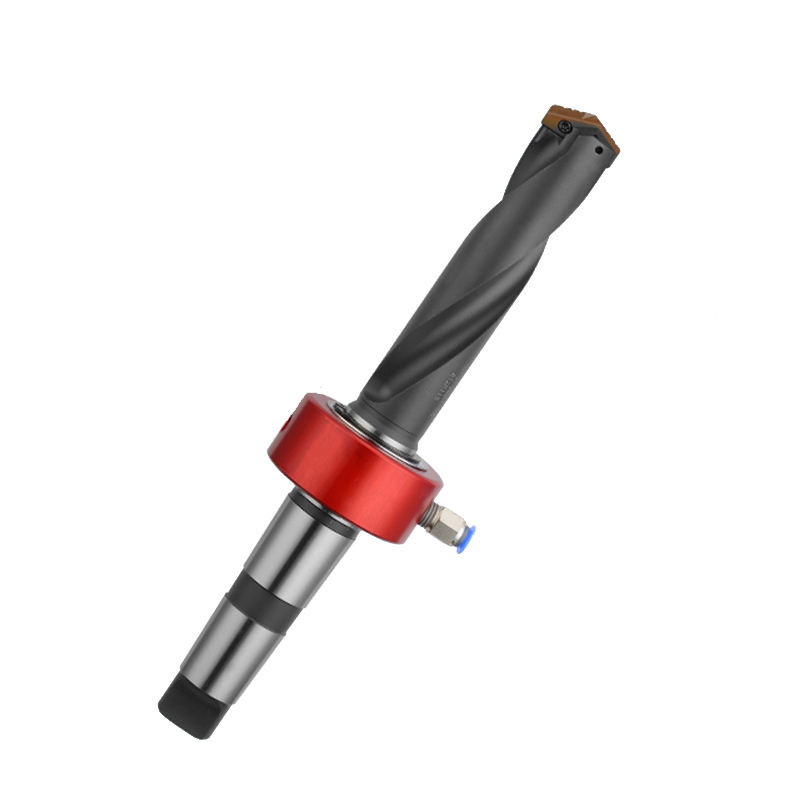

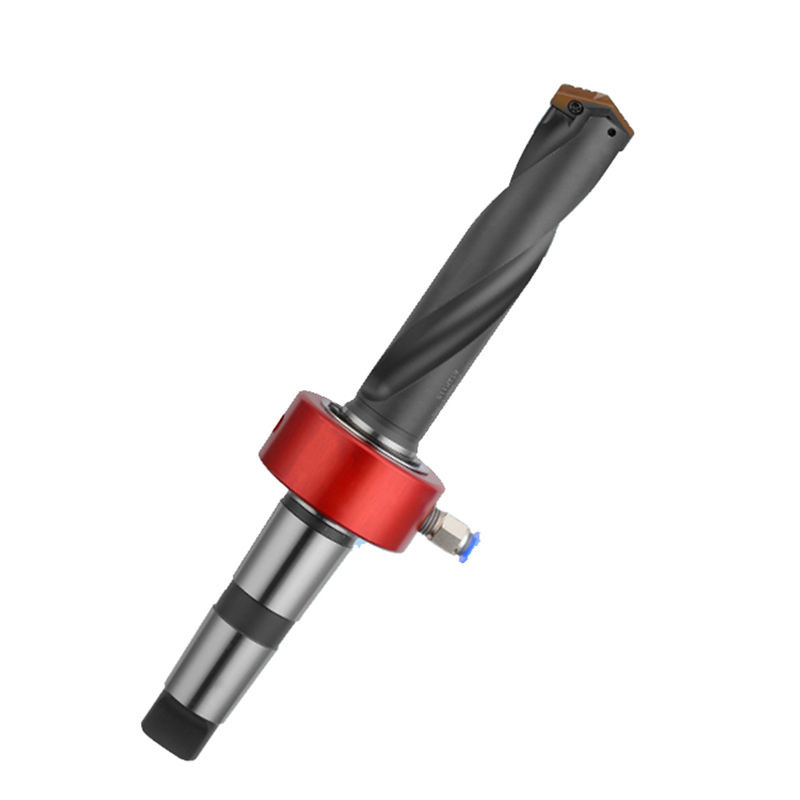

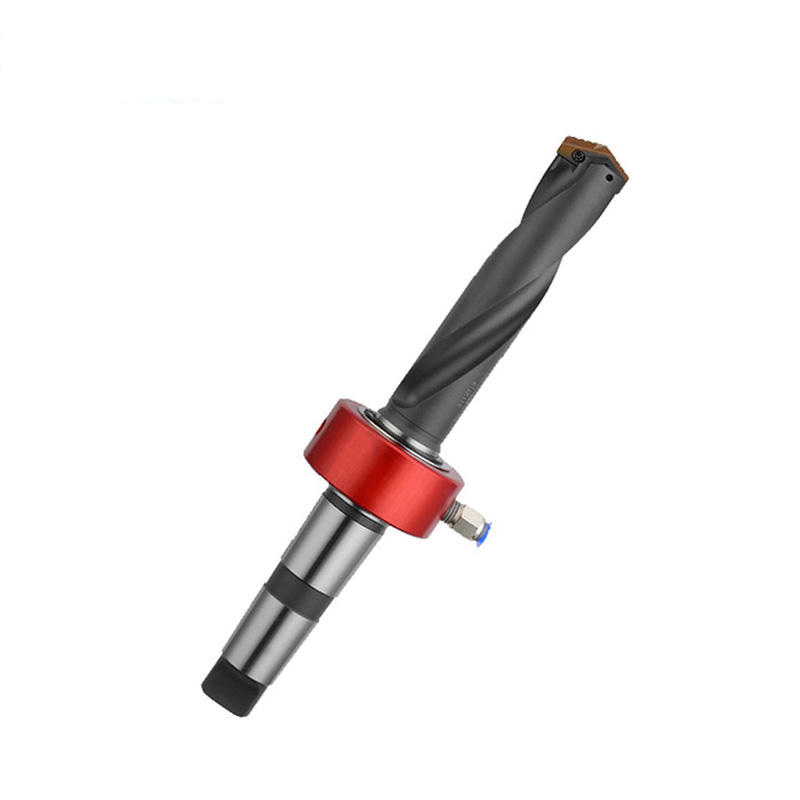

ヘリカルフルートホルダーとテーパーシャンクを備えた刃先交換式スペードドリルホルダー
仕様
• 製品名: ヘリカルフルートホルダーとテーパーシャンクを備えた刃先交換式スペードドリルホルダー
●ホルダ内部冷却構造により、冷却効果、切りくず排出性に優れています。
●インサート交換可能な構造により、工作機械上で直接インサート交換が可能です。
• 切断サイズ: 9.5mm ～ 114.30mm/0.374 インチ～4.5 インチ
• 切断長さ: 32mm ～ 556mm
・モールステーパシャンク付
• ヘリカルフルート
• 内部冷却付き
• 四三酸化鉄表面
• ISO 296規格
| DC(mm/インチ) | L1 | LF | LB | OAL | MT | G2(インチ) | 注文番号 |
| 9.5～11.49 0.374インチ～0.452インチ | 32 | 52 | 88 | 160 | 2 | Rc1/16 | 660-2263 |
| 60 | 80 | 117 | 189 | 2 | Rc1/16 | 660-2264 | |
| 86 | 106 | 142 | 214 | 2 | Rc1/16 | 660-2265 | |
| 111 | 131 | 167 | 240 | 2 | Rc1/16 | 660-2266 | |
| 11.5～12.97 0.453インチ～0.511インチ | 32 | 52 | 88 | 160 | 2 | Rc1/16 | 660-2267 |
| 60 | 80 | 117 | 189 | 2 | Rc1/16 | 660-2268 | |
| 86 | 106 | 142 | 214 | 2 | Rc1/16 | 660-2269 | |
| 111 | 131 | 167 | 240 | 2 | Rc1/16 | 660-2270 | |
| 12.98-15.49 0.511インチ～0.61インチ | 35 | 56 | 92 | 164 | 2 | Rc1/16 | 660-2271 |
| 64 | 84 | 121 | 193 | 2 | Rc1/16 | 660-2272 | |
| 89 | 110 | 146 | 218 | 2 | Rc1/16 | 660-2273 | |
| 114 | 135 | 172 | 244 | 2 | Rc1/16 | 660-2274 | |
| 178 | 199 | 235 | 307 | 2 | Rc1/16 | 660-2275 | |
| 15.50-17.85 0.61インチ～0.703インチ | 35 | 56 | 92 | 164 | 2 | Rc1/16 | 660-2276 |
| 64 | 84 | 121 | 193 | 2 | Rc1/16 | 660-2277 | |
| 89 | 110 | 146 | 218 | 2 | Rc1/16 | 660-2278 | |
| 114 | 135 | 172 | 244 | 2 | Rc1/16 | 660-2279 | |
| 178 | 199 | 235 | 307 | 2 | Rc1/16 | 660-2280 | |
| 17.86～21.99 0.703”-0.866” | 70 | 98 | 143 | 233 | 3 | Rc1/8 | 660-2281 |
| 121 | 149 | 193 | 283 | 3 | Rc1/8 | 660-2282 | |
| 172 | 200 | 244 | 334 | 3 | Rc1/8 | 660-2283 | |
| 219 | 251 | 295 | 385 | 3 | Rc1/8 | 660-2284 | |
| 273 | 302 | 346 | 436 | 3 | Rc1/8 | 660-2285 | |
| 363 | 395 | 439 | 529 | 3 | Rc1/8 | 660-2286 | |
| 22:00～24:60 0.866インチ～0.969インチ | 70 | 98 | 142 | 232 | 3 | Rc1/8 | 660-2287 |
| 121 | 149 | 193 | 283 | 3 | Rc1/8 | 660-2288 | |
| 172 | 200 | 244 | 334 | 3 | Rc1/8 | 660-2289 | |
| 219 | 251 | 295 | 385 | 3 | Rc1/8 | 660-2290 | |
| 273 | 302 | 346 | 436 | 3 | Rc1/8 | 660-2291 | |
| 363 | 395 | 439 | 529 | 3 | Rc1/8 | 660-2292 | |
| 24.61～29.99 0.969”～1.181” | 86 | 114 | 160 | 274 | 4 | Rc1/8 | 660-2293 |
| 137 | 165 | 211 | 325 | 4 | Rc1/8 | 660-2294 | |
| 187 | 216 | 262 | 375 | 4 | Rc1/8 | 660-2295 | |
| 238 | 267 | 313 | 426 | 4 | Rc1/8 | 660-2296 | |
| 289 | 318 | 364 | 477 | 4 | Rc1/8 | 660-2297 | |
| 400 | 429 | 475 | 588 | 4 | Rc1/8 | 660-2298 | |
| 30.00～35.50 1.181インチ～1.398インチ | 86 | 114 | 168 | 281 | 4 | Rc1/4 | 660-2299 |
| 137 | 165 | 218 | 332 | 4 | Rc1/4 | 660-2300 | |
| 187 | 216 | 269 | 383 | 4 | Rc1/4 | 660-2301 | |
| 238 | 267 | 320 | 433 | 4 | Rc1/4 | 660-2302 | |
| 289 | 318 | 371 | 484 | 4 | Rc1/4 | 660-2303 | |
| 400 | 429 | 482 | 595 | 4 | Rc1/4 | 660-2304 | |
| 35.51～41.99 1.398”～1.653” | 121 | 152 | 206 | 319 | 4 | Rc1/4 | 660-2305 |
| 165 | 197 | 251 | 364 | 4 | Rc1/4 | 660-2306 | |
| 210 | 241 | 295 | 408 | 4 | Rc1/4 | 660-2307 | |
| 260 | 292 | 346 | 459 | 4 | Rc1/4 | 660-2308 | |
| 349 | 381 | 435 | 548 | 4 | Rc1/4 | 660-2309 | |
| 42.00～47.99 1.654インチ～1.899インチ | 121 | 152 | 206 | 319 | 4 | Rc1/4 | 660-2310 |
| 165 | 197 | 251 | 364 | 4 | Rc1/4 | 660-2311 | |
| 210 | 241 | 295 | 408 | 4 | Rc1/4 | 660-2312 | |
| 260 | 292 | 346 | 459 | 4 | Rc1/4 | 660-2313 | |
| 349 | 381 | 435 | 548 | 4 | Rc1/4 | 660-2314 | |
| 48.00～55.99 1.89インチ～2.204インチ | 130 | 165 | 219 | 364 | 5 | Rc1/4 | 660-2315 |
| 232 | 267 | 321 | 465 | 5 | Rc1/4 | 660-2316 | |
| 333 | 368 | 422 | 567 | 5 | Rc1/4 | 660-2317 | |
| 422 | 457 | 511 | 656 | 5 | Rc1/4 | 660-2318 | |
| 56.00～65.09 2.205インチ～2.563インチ | 130 | 165 | 219 | 364 | 5 | Rc1/4 | 660-2319 |
| 232 | 267 | 321 | 465 | 5 | Rc1/4 | 660-2320 | |
| 333 | 368 | 422 | 567 | 5 | Rc1/4 | 660-2321 | |
| 422 | 457 | 511 | 656 | 5 | Rc1/4 | 660-2322 | |
| 63.50～76.99 2.5インチ～3.031インチ | 172 | 216 | 287 | 430 | 5 | Rc1/2 | 660-2323 |
| 273 | 318 | 389 | 532 | 5 | Rc1/2 | 660-2324 | |
| 464 | 508 | 579 | 722 | 5 | Rc1/2 | 660-2325 | |
| 172 | 216 | 287 | 430 | 5 | Rc1/2 | 660-2326 | |
| 273 | 318 | 289 | 532 | 5 | Rc1/2 | 660-2327 | |
| 464 | 508 | 579 | 722 | 5 | Rc1/2 | 660-2328 | |
| 77.00～89.09 3.031インチ～3.507インチ | 172 | 216 | 287 | 430 | 5 | Rc1/2 | 660-2329 |
| 273 | 318 | 389 | 532 | 5 | Rc1/2 | 660-2330 | |
| 464 | 508 | 579 | 722 | 5 | Rc1/2 | 660-2331 | |
| 89.10～101.60 3.508インチ～4インチ | 172 | 225 | 297 | 440 | 5 | Rc1/2 | 660-2332 |
| 273 | 327 | 399 | 541 | 5 | Rc1/2 | 660-2333 | |
| 556 | 610 | 681 | 824 | 5 | Rc1/2 | 660-2334 | |
| 101.61～114.30 4"～4.5" | 172 | 225 | 297 | 440 | 5 | Rc1/2 | 660-2335 |
| 273 | 327 | 399 | 541 | 5 | Rc1/2 | 660-2336 | |
| 556 | 610 | 681 | 824 | 5 | Rc1/2 | 660-2337 |
金属加工
刃先交換式スペードドリルは、鋼、ステンレス鋼、アルミニウム、その他の金属材料への穴あけなど、金属加工分野で広く使用されています。これらのツールは、機械部品の製造、航空宇宙、自動車製造など、製造業のさまざまなプロジェクトに適した大径の穴を迅速かつ正確に作成できます。

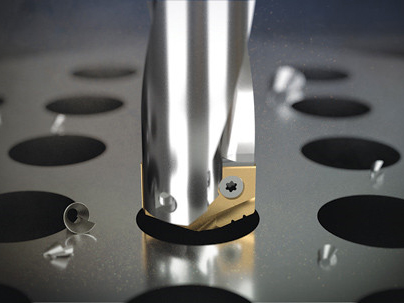

穴加工
特にフランジ穴やベアリングシート穴など高精度が要求される大穴の加工に適しています。刃先交換式スペード ドリルのブレードは通常交換可能で、さまざまな穴の要件に応じてブレードを簡単に交換できます。
鉄道と橋の建設
鉄道や橋の建設では、ボルトの取り付けや構造物の固定のために大径の穴が必要です。刃先交換式スペード ドリルはこれらの作業を効率的に処理でき、穴の精度と品質を保証します。
4. 鉄骨構造の建設: 刃先交換式スペードドリルは、柱やフレームの接続穴など、大型の鉄骨構造に穴を開けるために建設分野でも広く使用されています。
刃先交換式スペード ドリルは、大径の穴を加工するための効率的な工具で、特に高精度と高生産性が必要な用途に適しています。
ウェイリーディングの利点
• 効率的で信頼性の高いサービス。
• 高品質。
• 競争力のある価格設定。
• OEM、ODM、OBM。
• 豊富な種類
• 迅速かつ信頼性の高い配送
パッケージ内容
1×HSSレデュースシャンクドリルビット
