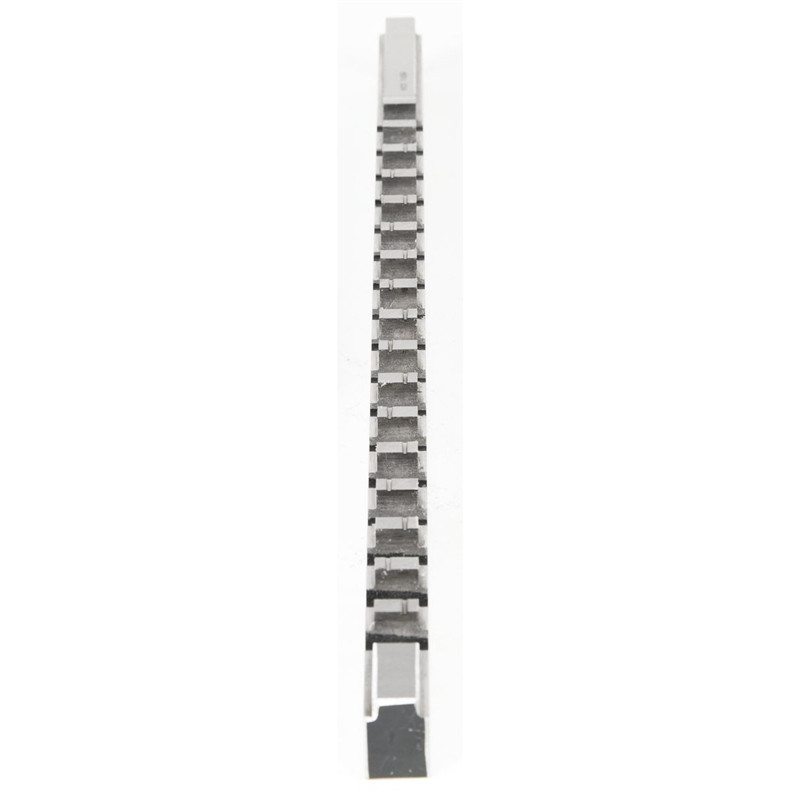

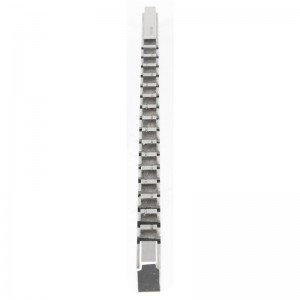

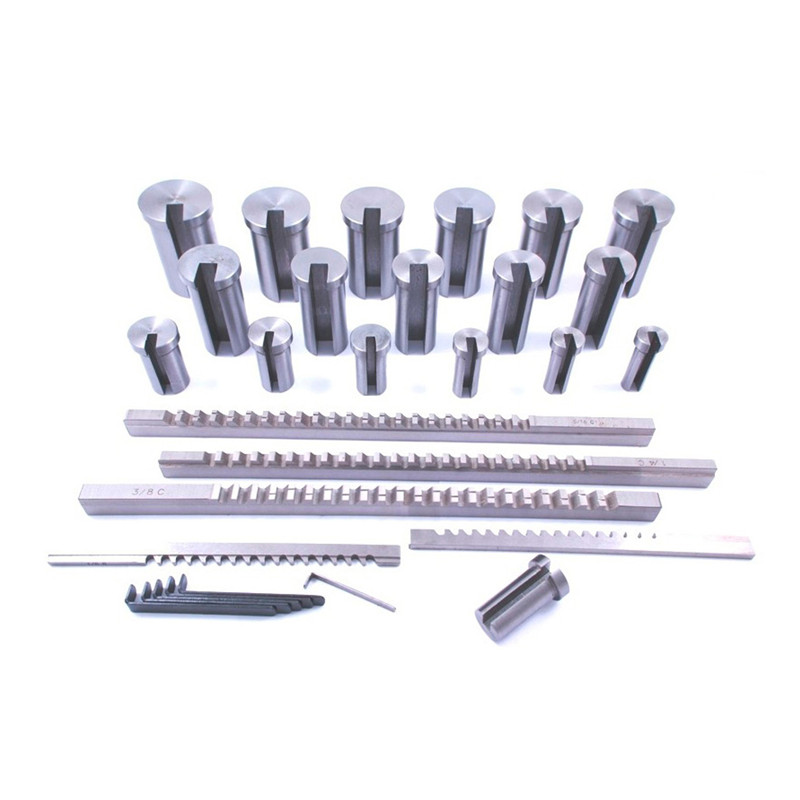

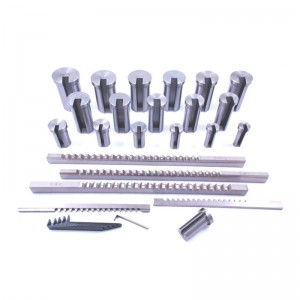

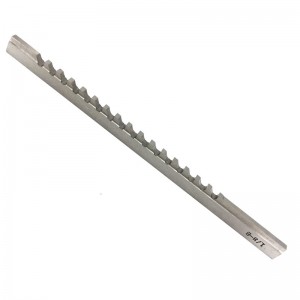

HSS キー溝ブローチ ミリ・インチサイズ、プッシュタイプ
ハイスキー溝ブローチ
●ハイス製
●固体から研磨してください。
●ブローチの片側の歯はまっすぐです。
●インチまたはミリサイズのキー溝の切削加工に対応します。
●明るい仕上がりです。
インチサイズ
| ブローチ サイズ(インチ) | タイプ | 約 寸法 | シム 必須 | トランスランス NO.2 | 注文番号 HSS | 注文番号 ハイス(TiN) |
| 1/16" | あ(私) | 1/8"×5" | 0 | .0625"-.6350" | 660-7622 | 660-7641 |
| 3/32" | あ(私) | 1/8"×5" | 0 | .0938"-.0948" | 660-7623 | 660-7642 |
| 1/8" | あ(私) | 1/8"×5" | 1 | .1252"-1262" | 660-7624 | 660-7643 |
| 3/32" | B(Ⅱ) | 3/16"×6"-3/4" | 1 | .0937"-.0947" | 660-7625 | 660-7644 |
| 1/8" | B(Ⅱ) | 3/16"×6"-3/4" | 1 | .1252"-.1262" | 660-7626 | 660-7645 |
| 5/32" | B(Ⅱ) | 3/16"×6"-3/4" | 1 | .1564"-.1574" | 660-7627 | 660-7646 |
| 3/16" | B(Ⅱ) | 3/16"×6"-3/4" | 1 | .1877"-.1887" | 660-7628 | 660-7647 |
| 3/16" | C(Ⅲ) | 3/8"×11"-3/4" | 1 | .1877"-.1887" | 660-7629 | 660-7648 |
| 1/4" | C(Ⅲ) | 3/8"×11"-3/4" | 1 | .2502"-.2512" | 660-7630 | 660-7649 |
| 5/16" | C(Ⅲ) | 3/8"×11"-3/4" | 1 | .3217"-.3137" | 660-7631 | 660-7650 |
| 3/8" | C(Ⅲ) | 3/8"×11"-3/4" | 2 | .3755"-3765" | 660-7632 | 660-7651 |
| 5/16" | D(Ⅳ) | 9/16"×13"-7/8" | 1 | .3127"-.3137" | 660-7633 | 660-7652 |
| 3/8" | D(Ⅳ) | 9/16"×13"-7/8" | 2 | .3755"-.3765" | 660-7634 | 660-7653 |
| 7/16" | D(Ⅳ) | 9/16"×13"-7/8" | 2 | .4380"-.4390" | 660-7635 | 660-7654 |
| 1/2" | D(Ⅳ) | 9/16"×13"-7/8" | 3 | .5006"-.5016" | 660-7636 | 660-7655 |
| 5/8" | E(Ⅴ) | 3/4"×15"-1/2" | 4 | .6260"-.6270" | 660-7637 | 660-7656 |
| 3/4" | E(Ⅴ) | 3/4"×15"-1/2" | 5 | .7515"-.7525" | 660-7638 | 660-7657 |
| 7/8" | F(Ⅵ) | 1"×20"-1/4" | 6 | .8765"-.8775" | 660-7639 | 660-7658 |
| 1" | F(Ⅵ) | 1"×20"-1/4" | 7 | 1.0015インチ～1.0025インチ | 660-7640 | 660-7659 |
メトリックサイズ
| ブローチ サイズ(インチ) | タイプ | 約 寸法 | シム 必須 | トランスランス NO.2 | 注文番号 HSS | 注文番号 ハイス(TiN) |
| 2MM | あ(私) | 1/8"×5" | 0 | .0782"-.0792" | 660-7660 | 660-7676 |
| 3MM | あ(私) | 1/8"×5" | 1 | .1176"-.1186" | 660-7661 | 660-7677 |
| 4MM | B-1(Ⅱ) | 1/4"×6"-3/4" | 1 | .1568"-.1581" | 660-7662 | 660-7678 |
| 5MM | B-1(Ⅱ) | 1/4"×6"-3/4" | 1 | .1963"-.1974" | 660-7663 | 660-7679 |
| 5MM | C(Ⅲ) | 3/8"×11"-3/4" | 1 | .1963"-.1974" | 660-7664 | 660-7680 |
| 6MM | C-1(Ⅲ) | 3/8"×11"-3/4" | 1 | .2356"-2368" | 660-7665 | 660-7681 |
| 8MM | C-1(Ⅲ) | 3/8"×11"-3/4" | 2 | .3143"-.3157" | 660-7666 | 660-7682 |
| 10MM | D-1(Ⅳ) | 9/16"×13"-7/8" | 2 | .3930"-.3944" | 660-7667 | 660-7683 |
| 12MM | D-1(Ⅳ) | 9/16"×13"-7/8" | 2 | .4716"-.4733" | 660-7668 | 660-7684 |
| 14MM | D-1(Ⅳ) | 9/16"×13"-7/8" | 3 | .5503"-.5520" | 660-7669 | 660-7685 |
| 16MM | E-1(Ⅴ) | 3/4"×15"-1/2" | 3 | .6290"-.6307" | 660-7670 | 660-7686 |
| 18MM | E-1(Ⅴ) | 3/4"×15"-1/2" | 3 | .7078"-7095" | 660-7671 | 660-7687 |
| 20MM | F-1(Ⅵ) | 1"×20"-1/4" | 3 | .7864"-.7884" | 660-7672 | 660-7688 |
| 22MM | F-1(Ⅵ) | 1"×20"-1/4" | 4 | .8651"-.8671" | 660-7673 | 660-7689 |
| 24MM | F(Ⅵ) | 1"×20"-1/4" | 4 | .9439"-.9459" | 660-7674 | 660-7690 |
| 25MM | F-1(Ⅵ) | 1"×20"-1/4" | 4 | .9832"-.9852" | 660-7675 | 660-7691 |
オートメーションとロボット工学の精度
ハイス鋼から作られた HSS キー溝ブローチは、正確なキー溝を作成するためのさまざまな産業用途に不可欠なツールです。メートルサイズとインチサイズの両方が用意されているため、汎用性が高く、幅広い加工ニーズに対応できます。

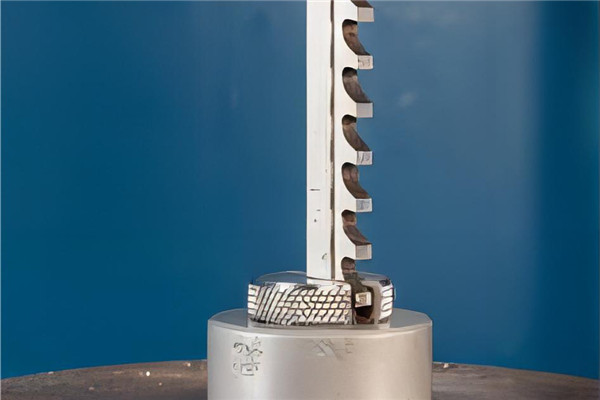

機械部品の製造において、HSS キー溝ブローチは、ギア、プーリー、シャフトのキー溝を切断するために不可欠です。これらのキー溝は、機械アセンブリ、特に自動車トランスミッションや産業機械での確実な嵌合と適切な位置合わせを確保するために非常に重要です。
オートメーションとロボット工学の精度
オートメーションおよびロボット工学の分野では、HSS キーウェイ ブローチの精度は、正確な取り付けが必要なコンポーネントの製造に非常に役立ちます。カップリングや駆動コンポーネントなどの部品に作られたキー溝により、自動化システムにおける動きと動力の信頼性の高い伝達が保証されます。
メンテナンスと修理の効率化
このツールは、メンテナンスや修理の分野でも幅広く使用されています。これにより、さまざまな機器の磨耗したキー溝を効率的に修復でき、高価な機械の寿命を延ばし、産業運営のダウンタイムを削減できます。
エネルギー分野への応用
エネルギー分野、特に風力タービンや水力機械では、HSS キー溝ブローチは、大型のギアやシャフトにキー溝を作成するために使用されます。ブローチの強度と精度は、キー溝の完全性がエネルギー生成の効率と安全性に直接影響するこれらの用途には不可欠です。
カスタム製作への適応性
さらに、HSS キーウェイ ブローチはカスタム製造ワークショップで貴重なツールです。さまざまなサイズや材質に柔軟に対応できるため、標準外のキー溝寸法が必要になることが多いオーダーメイドのプロジェクトに最適です。
HSS キーウェイ ブローチの適応性、精度、耐久性により、自動車、ロボット、メンテナンス、エネルギー、カスタム製造などの業界の基本ツールとなっています。さまざまな材質やサイズで正確なキー溝を製造できる能力は、これらの分野の機械アセンブリの機能と寿命にとって非常に重要です。
ウェイリーディングの利点
• 効率的で信頼性の高いサービス。
• 高品質。
• 競争力のある価格設定。
• OEM、ODM、OBM。
• 豊富な種類
• 迅速かつ信頼性の高い配送
パッケージ内容
1×HSSキー溝ブローチ
1×保護ケース
