HSS DIN371 ストレートおよびスパイラルまたはスパイラル ポイント フルート付きねじ切りタップ
仕様
製品名: DIN371 マシンタップ
ねじ山の角度: 60°
フルート: ストレート/スパイラルポイント/高速スパイラル フルート 35°/低速スパイラル フルート 15°
材質: ハイス/HSSCo5%
コーティング: ブライト/TiN/TiCN
ストレートフルート
| サイズ (D) | 糸 長さ(L2) | 合計 長さ(L1) | シャンク 直径(D2) | 四角 (a) | HSS | HSSCo5% | ||
| 明るい | 錫 | 明るい | 錫 | |||||
| M2×0.4 | 7 | 45 | 2.8 | 2.1 | 660-3818 | 660-3831 | 660-3857 | 660-3870 |
| M2.3×0.4 | 7 | 45 | 2.8 | 2.1 | 660-3819 | 660-3832 | 660-3858 | 660-3871 |
| M2.5×0.45 | 9 | 50 | 2.8 | 2.1 | 660-3820 | 660-3833 | 660-3859 | 660-3872 |
| M2.6×0.45 | 9 | 50 | 2.8 | 2.1 | 660-3821 | 660-3834 | 660-3860 | 660-3873 |
| M3×0.5 | 11 | 56 | 3.5 | 2.7 | 660-3822 | 660-3835 | 660-3861 | 660-3874 |
| M3.5×0.6 | 12 | 56 | 4 | 3 | 660-3823 | 660-3836 | 660-3862 | 660-3875 |
| M4×0.7 | 13 | 63 | 4.5 | 3.4 | 660-3824 | 660-3837 | 660-3863 | 660-3876 |
| M5×0.8 | 15 | 70 | 6 | 4.9 | 660-3825 | 660-3838 | 660-3864 | 660-3877 |
| M6×1 | 17 | 80 | 6 | 4.9 | 660-3826 | 660-3839 | 660-3865 | 660-3878 |
| M7×1 | 17 | 80 | 7 | 5.5 | 660-3827 | 660-3840 | 660-3866 | 660-3879 |
| M8×1.25 | 20 | 90 | 8 | 6.2 | 660-3828 | 660-3841 | 660-3867 | 660-3880 |
| M10×1.5 | 22 | 100 | 10 | 8 | 660-3829 | 660-3842 | 660-3868 | 660-3881 |
| M12×1.75 | 24 | 110 | 12 | 9 | 660-3830 | 660-3843 | 660-3869 | 660-3882 |
スパイラルポイント
| サイズ (D) | 糸 長さ(L2) | 合計 長さ(L1) | シャンク 直径(D2) | 四角 (a) | HSS | HSSCo5% | ||
| 明るい | 錫 | 明るい | 錫 | |||||
| M2×0.4 | 7 | 45 | 2.8 | 2.1 | 660-3896 | 660-3909 | 660-3935 | 660-3948 |
| M2.3×0.4 | 7 | 45 | 2.8 | 2.1 | 660-3897 | 660-3910 | 660-3936 | 660-3949 |
| M2.5×0.45 | 9 | 50 | 2.8 | 2.1 | 660-3898 | 660-3911 | 660-3937 | 660-3950 |
| M2.6×0.45 | 9 | 50 | 2.8 | 2.1 | 660-3899 | 660-3912 | 660-3938 | 660-3951 |
| M3×0.5 | 11 | 56 | 3.5 | 2.7 | 660-3900 | 660-3913 | 660-3939 | 660-3952 |
| M3.5×0.6 | 12 | 56 | 4 | 3 | 660-3901 | 660-3914 | 660-3940 | 660-3953 |
| M4×0.7 | 13 | 63 | 4.5 | 3.4 | 660-3902 | 660-3915 | 660-3941 | 660-3954 |
| M5×0.8 | 15 | 70 | 6 | 4.9 | 660-3903 | 660-3916 | 660-3942 | 660-3955 |
| M6×1 | 17 | 80 | 6 | 4.9 | 660-3904 | 660-3917 | 660-3943 | 660-3956 |
| M7×1 | 17 | 80 | 7 | 5.5 | 660-3905 | 660-3918 | 660-3944 | 660-3957 |
| M8×1.25 | 20 | 90 | 8 | 6.2 | 660-3906 | 660-3919 | 660-3945 | 660-3958 |
| M10×1.5 | 22 | 100 | 10 | 8 | 660-3907 | 660-3920 | 660-3946 | 660-3959 |
| M12×1.75 | 24 | 110 | 12 | 9 | 660-3908 | 660-3921 | 660-3947 | 660-3960 |
高速スパイラル フルート 35°
| サイズ (D) | 糸 長さ(L2) | 合計 長さ(L1) | シャンク 直径(D2) | 四角 (a) | HSS | HSSCo5% | ||
| 明るい | 錫 | 明るい | 錫 | |||||
| M3×0.5 | 5 | 56 | 3.5 | 2.7 | 660-3974 | 660-3981 | 660-3995 | 660-4002 |
| M4×0.7 | 7 | 63 | 4.5 | 3.4 | 660-3975 | 660-3982 | 660-3996 | 660-4003 |
| M5×0.8 | 8 | 70 | 6 | 4.9 | 660-3976 | 660-3983 | 660-3997 | 660-4004 |
| M6×1 | 10 | 80 | 6 | 4.9 | 660-3977 | 660-3984 | 660-3998 | 660-4005 |
| M8×1.25 | 13 | 90 | 8 | 6.2 | 660-3978 | 660-3985 | 660-3999 | 660-4006 |
| M10×1.5 | 15 | 100 | 10 | 8 | 660-3979 | 660-3986 | 660-4000 | 660-4007 |
| M12×1.75 | 18 | 110 | 12 | 9 | 660-3980 | 660-3987 | 660-4001 | 660-4008 |
スロースパイラルフルート 15°
| サイズ (D) | 糸 長さ(L2) | 合計 長さ(L1) | シャンク 直径(D2) | 四角 (a) | HSS | HSSCo5% | ||
| 明るい | 錫 | 明るい | 錫 | |||||
| M3×0.5 | 11 | 56 | 3.5 | 2.7 | 660-4016 | 660-4023 | 660-4037 | 660-4044 |
| M4×0.7 | 13 | 63 | 4.5 | 3.4 | 660-4017 | 660-4024 | 660-4038 | 660-4045 |
| M5×0.8 | 15 | 70 | 6 | 4.9 | 660-4018 | 660-4025 | 660-4039 | 660-4046 |
| M6×1 | 17 | 80 | 6 | 4.9 | 660-4019 | 660-4026 | 660-4040 | 660-4047 |
| M8×1.25 | 20 | 90 | 8 | 6.2 | 660-4020 | 660-4027 | 660-4041 | 660-4048 |
| M10×1.5 | 22 | 100 | 10 | 8 | 660-4021 | 660-4028 | 660-4042 | 660-4049 |
| M12×1.75 | 24 | 110 | 12 | 9 | 660-4022 | 660-4029 | 660-4043 | 660-4050 |

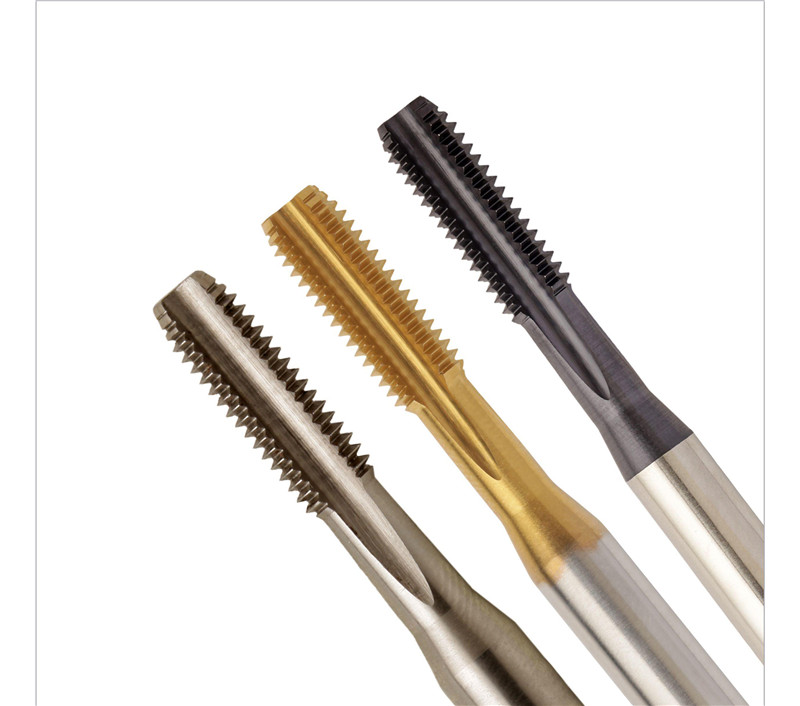

ストレートフルート DIN 371 マシンタップ
用途：鋼、ステンレス鋼、鋳鉄、非鉄材料の止まり穴や貫通穴へのねじ切りに最適です。研削歯と 2 ～ 3 山をカバーする面取りにより、タップ直径 (2d1) の 2 倍未満のねじ深さに適しています。
推奨用途：ストレート刃なので安定性と使いやすさに優れ、ハンドタッピングに特に効果を発揮します。

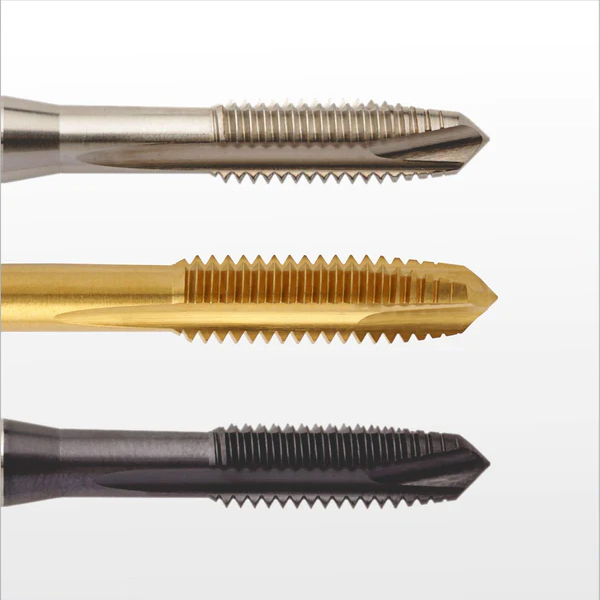

スパイラルポイント DIN 371 マシンタップ
用途: 貫通穴にねじ山を作成するために設計されたこのタップは、研削歯と 4 ～ 5 山の面取りを備えています。鋼、ステンレス鋼、鋳鉄などのタップ径(3d1)の3倍までのねじ深さに効果があります。
推奨用途: スパイラルポイントが切りくずを前方に押し出すため、切りくずの排出が容易なスルーホールに最適です。

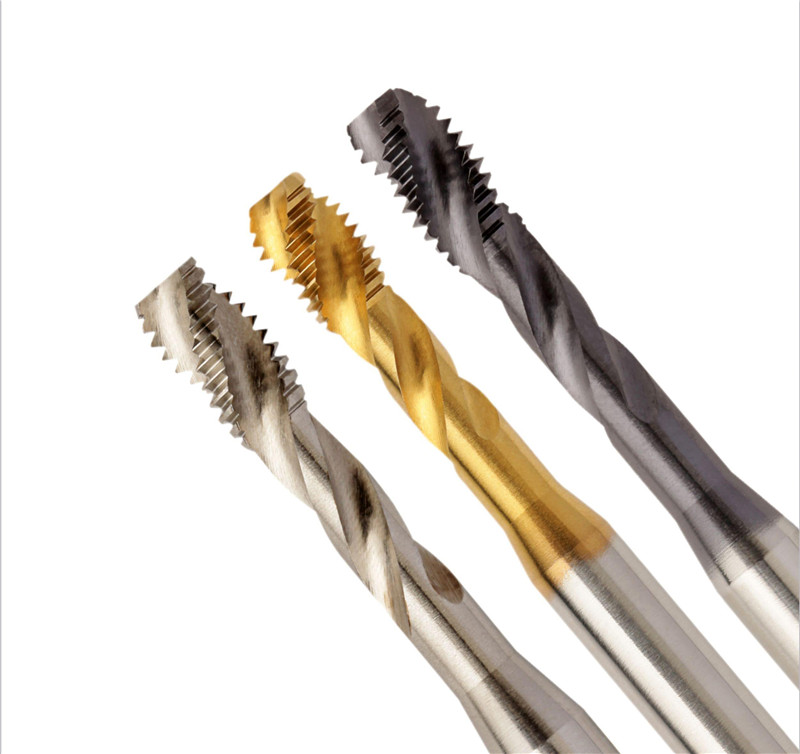

高速スパイラルフルート 35° DIN 371 マシンタップ
用途: このタップは、鋼、ステンレス鋼、鋳鉄、非鉄材料の止まり穴用に設計されており、ねじ深さはタップ直径の 2.5 倍 (2.5d1) までです。 35°の高速スパイラルフルートにより、効率的な切りくず排出が可能になります。
推奨用途: 高速ねじ切りと精度が最も重要な CNC 機械に適しています。

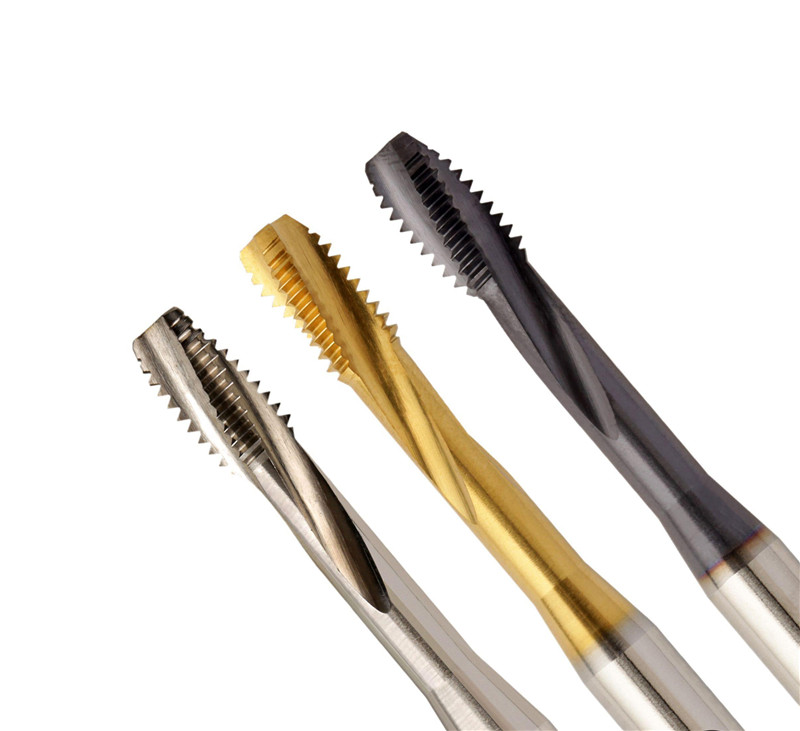

スロースパイラルフルート 15° DIN 371 マシンタップ
用途: 高速スパイラルタップと同様に、このタップは同様の材料の止まり穴に使用されますが、ねじ深さの制限はタップ直径 (2d1) の 2 倍です。 15°の遅いスパイラルフルートにより、制御された切りくず除去が可能になります。
推奨用途: 長く糸状の切りくずを生成する材料に推奨され、よりきれいなねじ切りプロセスが保証されます。
コーティングオプション
ブライト、TiN (窒化チタン)、TiCN (炭窒化チタン): これらのコーティングは、タップの耐久性、耐熱性、潤滑性を向上させ、さまざまな材料での工具寿命と性能を向上させます。
これらのタップはそれぞれ、材料、穴のタイプ、および必要なねじの深さに応じて、さまざまな加工環境での使用に合わせて特別に調整できます。ツールの最適なパフォーマンスと寿命を確保するには、各用途に適切なタイプの DIN 371 マシンタップを選択することが重要です。
ウェイリーディングの利点
• 効率的で信頼性の高いサービス。
• 高品質。
• 競争力のある価格設定。
• OEM、ODM、OBM。
• 豊富な種類
• 迅速かつ信頼性の高い配送
パッケージ内容
1×DIN371マシンタップ
1×保護ケース
